Щиток в общепите: требования ПУЭ для пожаробезопасности

Зачем ресторану сложная система защиты: риски для общепита

Ресторан, кафе или кофейня, объект повышенной опасности с точки зрения электробезопасности. Здесь одновременно работают мощные потребители: индукционные плиты, холодильные установки, вытяжки с частотными преобразователями, посудомоечные машины. Всё это даёт высокую нагрузку на сеть и создаёт электромагнитные помехи.

Главная задача владельца, обеспечить бесперебойную работу и безопасность. Нарушение правил устройства электроустановок (ПУЭ) в коммерческих помещениях влечёт не только штрафы, но и риск приостановки деятельности. По статистике, значительная часть пожаров в общепите возникает из-за неисправностей электропроводки: перегрев изоляции, искрение от плохих контактов, утечка тока во влажной среде.

Простой установки «пробок» недостаточно. Электрощит ресторана должен включать комплексную систему защиты из трёх элементов: стандартных автоматических выключателей, устройств защитного отключения (УЗО) и, в идеале, устройств защиты от дуговой дуги (АFCI).

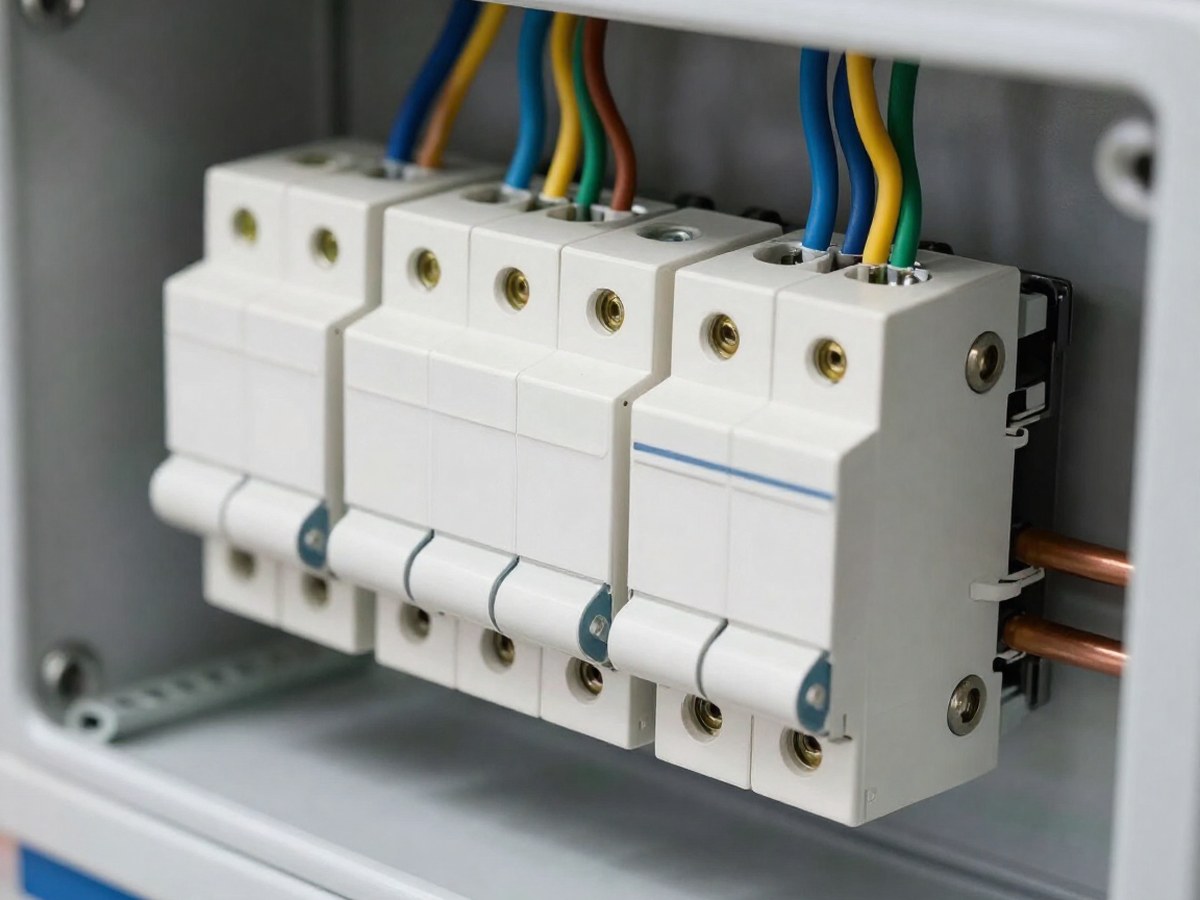

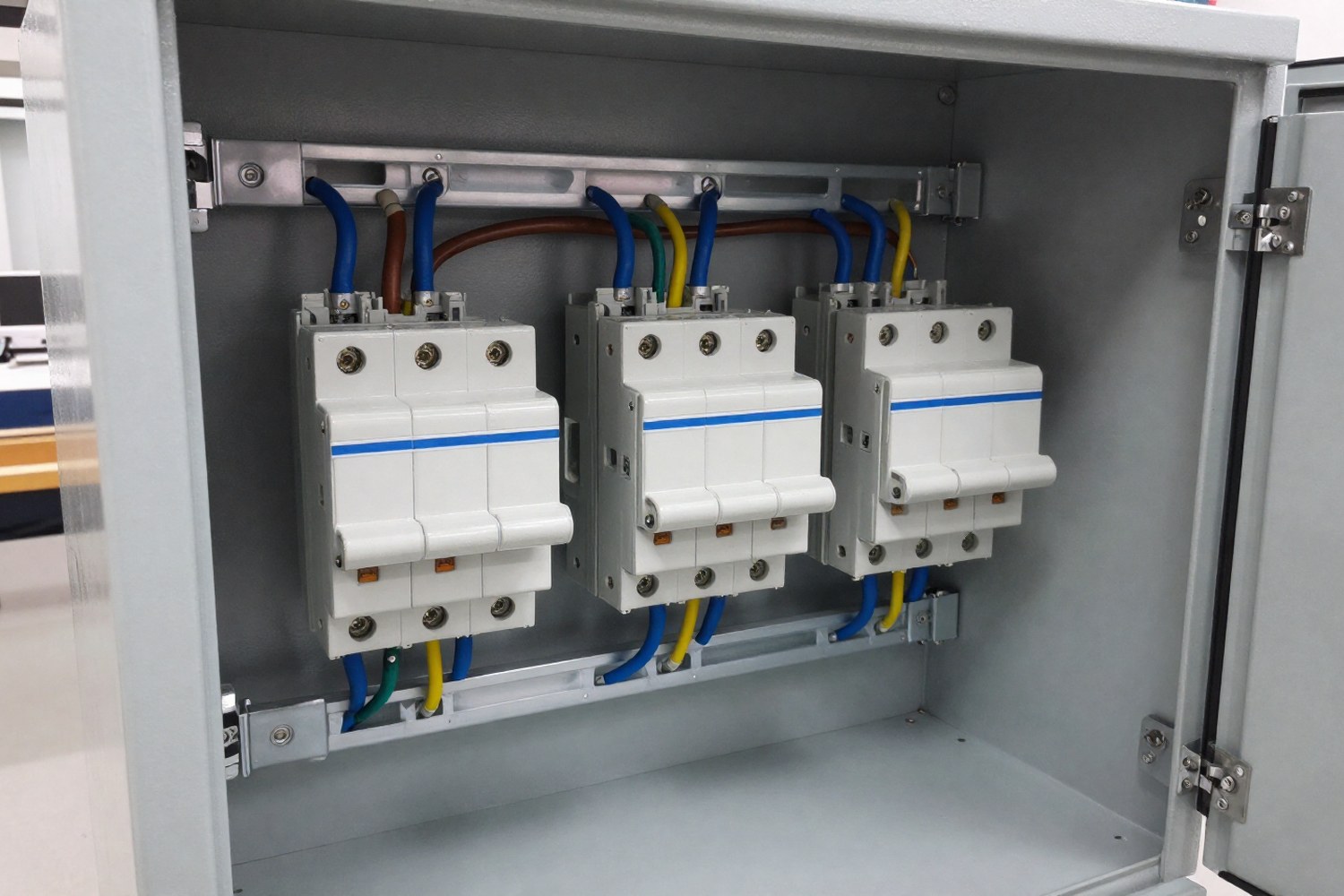

Стандартные автоматические выключатели: защита от перегрузок и КЗ

Базовый элемент любой электрической цепи, автоматический выключатель. Его задача, защитить кабель и подключённое оборудование от токов короткого замыкания (КЗ) и перегрузки. Если через провод идёт ток, превышающий его номинал, автомат размыкает цепь и отключает питание.

На российском рынке, в стандартах 220/380 В, важно различать однополюсные и трёхполюсные автоматы:

• Однополюсные автоматы (220 В): Защищают линии освещения, розеточные группы в залах и офисные помещения. Они разрывают только фазный провод.
• Двухполюсные автоматы (220 В): Применяются, когда нужно разомкнуть и фазу, и ноль. Часто используются для подключения мощных однофазных приборов, например, некоторых моделей холодильников или кондиционеров.
• Четырёхполюсные автоматы (380 В): Важны для коммерческой кухни. Они защищают трёхфазное оборудование: электрические плиты, духовые шкафы, холодильные агрегаты. Срабатывание происходит, если перегрузка возникает на любой из трёх фаз.

Характеристика срабатывания тоже имеет значение. Для ресторанных устройств чаще всего подходят характеристики B и C. Характеристика C выдерживает кратковременные пусковые токи при включении компрессоров холодильников или электродвигателей вытяжек, не отключая питание ложно.

УЗО (Устройство защитного отключения): защита жизни и здоровья

УЗО сравнивает ток, ушедший в фазе, с током, вернувшимся по нулю. В норме эти значения равны. Если возникает разница (дифференциальный ток), значит, ток «утекает» в землю, например, через влажное оборудование, повреждённую изоляцию или, что хуже, через тело человека. УЗО мгновенно отключает линию.

Типы УЗО для коммерческого объекта

Не все УЗО одинаковы. Для ресторана важно выбрать правильный тип:

• Тип AC: Реагирует только на синусоидальный переменный ток утечки. Подходит для простых нагрузок: освещения, обычных розеток в зале. Но на современной кухне его использование ограничено.
• Тип A: Реагирует на переменный синусоидальный ток и на пульсирующий постоянный ток. Это обязательный выбор для линий с оборудованием, имеющим импульсные блоки питания (современные холодильники, POS-терминалы, вентиляция с частотными преобразователями). Обычное УЗО типа AC может не увидеть утечку постоянного тока.
• Тип S (селективное): Ставится на вводе в здание или в главном щите. Имеет задержку времени срабатывания. Нужно, чтобы при утечке на конкретной линии сработало групповое УЗО, а не весь объект оставался без света.

Чувствительность: 30 мА или 100 мА?

Для групповых линий, питающих розетки на кухне, в моечных зонах и санузлах, ставятся УЗО с током утечки 30 мА. Это стандарт защиты человека. Для вводных автоматов (противопожарная защита) используется ток утечки 100–300 мА, чтобы предотвратить возгорания от старения изоляции кабелей.

АВР и дифференциальные автоматы: современная защита от пожаров

Термин «АВР» в контексте защиты от дуговой дуги часто путают с автоматическим включением резерва. Здесь речь идёт об AFCI (Arc Fault Circuit Interrupter), устройствах защиты от дуговой дуги. В российской практике это реализуется через дифференциальные автоматы с функцией AFCI или специализированные модули.

Дуговая дуга возникает при плохом контакте: окисление клеммы, ослабление винтового соединения, повреждение изоляции. Дуга имеет высокую температуру (тысячи градусов) и способна поджечь изоляцию или близлежащие горючие материалы, даже если ток в цепи не превышает номинал автомата. Стандартный автомат на это не реагирует, потому что КЗ не происходит.

Устройства с функцией AFCI анализируют электромагнитный спектр цепи. При обнаружении характерных сигналов дуговой дуги они отключают питание быстрее, чем начнётся возгорание. Для ресторана, где в щитовой скапливаются провода, а нагрузка высока, это эффективная мера пожарной безопасности.

Дифференциальные автоматы (Дифавтоматы)

Владельцы часто хотят сэкономить место в щите и ставят дифавтоматы, устройство, объединяющее автоматический выключатель и УЗО в одном корпусе. Это удобно для небольших объектов или отдельных мощных потребителей (например, отдельная линия для посудомоечной машины). Однако при срабатывании дифавтомата сложнее определить причину: то ли перегрузка, то ли утечка. В крупных ресторанах чаще используют связку «Автомат + отдельное УЗО».

Схема электрощита ресторана: как это работает вместе

Чтобы система работала корректно, она выстраивается в каскад. Вот примерная логика распределения защиты для типового ресторана:

Обратите внимание на необходимость УЗО типа A для кухни. Современное оборудование часто создаёт пульсирующий постоянный ток утечки, который тип AC «не видит». Если поставить тип AC, при реальной утечке от холодильника УЗО не сработает, и появится угроза поражения током.

Частые ошибки при монтаже и выбор оборудования

Дорогие устройства могут не сработать или создавать проблемы, если допущены ошибки при монтаже.

1. Игнорирование проекта электроснабжения

Автоматы нельзя подбирать «на глаз». Номинал автомата должен соответствовать сечению кабеля. Если поставить автомат на 32 А для кабеля сечением 2.5 мм², провод перегреется и оплавится, а автомат не успеет сработать. На коммерческих объектах расчёт мощности делает проектировщик на основе списка оборудования (спецификации).

2. Неправильный выбор типа УЗО

Установка УЗО типа AC для линий с частотными преобразователями (вытяжки, современные холодильники) недопустима. Это приведёт к ложным срабатываниям или, в худшем случае, к отсутствию защиты.

3. Экономия на брендах

Рынок переполнен дешёвыми аналогами. Электробезопасность, сфера, где экономия опасна. Качественные устройства (ABB, Schneider Electric, Legrand, премиум-линейки IEK) имеют чёткую маркировку, надёжные механизмы и реальные характеристики. Дешёвые подделки могут не сработать при аварии и стать причиной пожара.

4. Самостоятельный монтаж

В Российской Федерации монтаж электрооборудования в коммерческих помещениях должны выполнять организации с лицензией СРО и допусками по электробезопасности. После монтажа выдаётся акт освидетельствования электроустановок. Самостоятельная переделка щита не только опасна для жизни, но и делает невозможным прохождение проверок Роспотребнадзора и пожарной инспекции.

Контроль качества партии

Итоги: безопасность как инвестиция

Правильно подобранные автоматические выключатели, УЗО и устройства защиты от дуговой дуги, не просто формальность. Это страховка от пожаров, порчи продуктов из-за отключения холодильников и серьёзных травм персонала. В условиях высокой нагрузки ресторанных устройств единственно верное решение, обращение к профессионалам для проектирования и монтажа электрощита.

Регулярное обслуживание (проверка срабатывания УЗО кнопкой «Тест», подтяжка контактов), часть безопасности. Доверьте этот процесс сертифицированным специалистам, и кухня будет работать стабильно и безопасно.
